PHREEQCをゼロから始める（応用編）#14：硝酸塩汚染の地下水診断 — 脱窒はどこで、どれだけ起きているか

農業地帯の地下水で最も頻繁に問題となる硝酸塩汚染を、Pythonで診断・定量する。Nitrificationで生成されるNO₃⁻がどう移動し、脱窒でどう消えるかを概念から計算・野外診断まで一気通貫で学ぶ。
Geochemistry
PHREEQC
作者

DeepFlow

公開

2026年5月29日

はじめに：農業地帯の地下水はなぜ「硝酸塩だらけ」になるのか

日本の農業地帯で採取した地下水を分析すると、しばしば硝酸態窒素が 10 mg/L（環境基準値）を超える。 なぜか。答えは土壌の中にある。

この記事では：

  1. 硝化（Nitrification） — NH₄⁺ が NO₃⁻ に変わる過程
  2. 移動（Transport） — NO₃⁻ が帯水層を流れる過程
  3. 脱窒（Denitrification） — NO₃⁻ が N₂ として消える過程
  4. 診断 — 野外データから「どこで・どれだけ」脱窒しているかを評価する方法

をすべて Python で計算する。

ノート環境基準と換算
  • 日本の地下水環境基準：硝酸態窒素 + 亜硝酸態窒素 ≤ 10 mg/L
  • WHO 飲料水ガイドライン：NO₃⁻-N ≤ 11.3 mg/L（= 50 mg/L as NO₃⁻）
  • 換算：10 mg/L as N = 10 / 14 × 62 = 44.3 mg/L as NO₃⁻ = 0.714 mmol/L

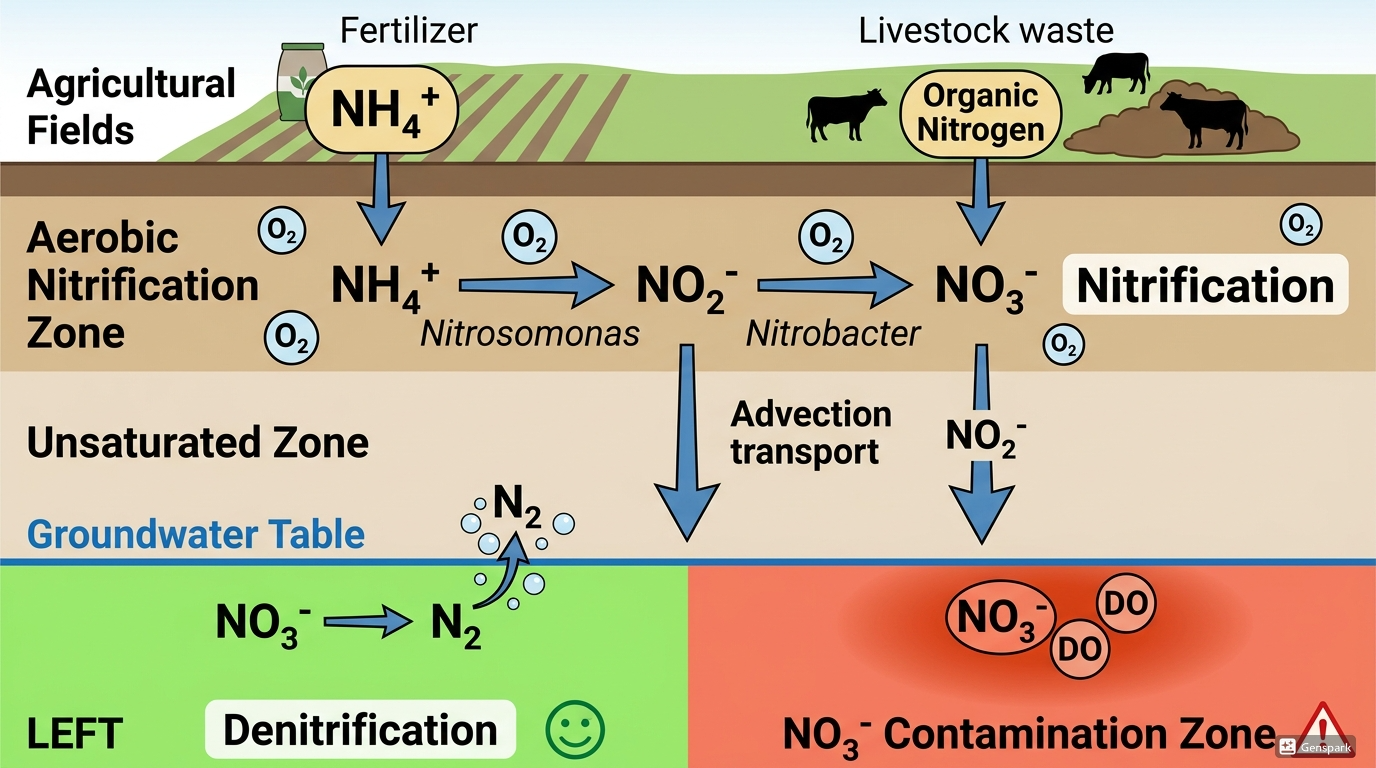

理論：窒素の変換反応

硝化（Nitrification）

好気的条件下で微生物が NH₄⁺ を酸化する 2 段階反応：

\[\text{NH}_4^+ + \frac{3}{2}\text{O}_2 \xrightarrow{\text{Nitrosomonas}} \text{NO}_2^- + \text{H}_2\text{O} + 2\text{H}^+ \quad \Delta G° = -275 \text{ kJ/mol}\]

\[\text{NO}_2^- + \frac{1}{2}\text{O}_2 \xrightarrow{\text{Nitrobacter}} \text{NO}_3^- \quad \Delta G° = -76 \text{ kJ/mol}\]

重要な点： - 硝化は H⁺ を生成する → 土壌・地下水の pH を下げる - 硝化には O₂ が必須 → 嫌気的な帯水層では硝化は起きない - 硝化で生成した NO₃⁻ は 負電荷を持つ → 土壌への吸着が弱く、雨水で容易に溶脱

脱窒（Denitrification）

嫌気的条件下で微生物が NO₃⁻ を N₂ に還元する：

\[\text{CH}_2\text{O} + \frac{4}{5}\text{NO}_3^- + \frac{4}{5}\text{H}^+ \rightarrow \text{CO}_2 + \frac{2}{5}\text{N}_2 + \frac{7}{5}\text{H}_2\text{O} \quad \Delta G° = -453 \text{ kJ/mol}\]

脱窒の必要条件：

❌ O₂ がない
DO < 0.5 mg/L が目安。O₂ がある限り脱窒菌は O₂ を優先的に使い、NO₃⁻ を還元しない
✅ 有機炭素がある
電子供与体（CH₂O）が必要。DOC > 0.5 mg/L が脱窒活性の目安とされる
🦠 脱窒菌がいる
Pseudomonas・Paracoccus など通性嫌気性菌。地下水にはほぼ普遍的に存在する

Step 1：硝化のシミュレーション

設定

NH₄⁺ が好気的に酸化される過程を Monod 式で記述し、 scipy.integrate.solve_ivp で数値積分する。

# ============================================================
#  Step1：硝化（Nitrification）
#  NH₄⁺ → NO₂⁻ → NO₃⁻  Monod 動力学
# ============================================================
import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import solve_ivp

plt.rcParams.update({
    "font.family":     "sans-serif",
    "font.sans-serif": ["Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- パラメータ ----
rmax1  = 3e-9   # NH₄⁺→NO₂⁻ 最大速度 (mol/kgw/s)
Ks_NH4 = 5e-5   # NH₄⁺ 半飽和定数 (mol/kgw)
rmax2  = 5e-9   # NO₂⁻→NO₃⁻ 最大速度 (mol/kgw/s)
Ks_NO2 = 2e-5   # NO₂⁻ 半飽和定数 (mol/kgw)
Ks_O2  = 1e-5   # O₂ 半飽和定数 (mol/kgw)

# ---- 初期濃度 (mol/kgw) ----
NH4_0 = 5.0e-4   # NH₄⁺ 0.5 mmol/kg（施肥由来）
NO2_0 = 0.0
NO3_0 = 0.0
O2_0  = 2.5e-4   # DO ≈ 8 mg/L

# ---- ODE 定義 ----
def nitrification(t, y):
    NH4, NO2, NO3, O2 = y
    NH4 = max(NH4, 0); NO2 = max(NO2, 0); O2 = max(O2, 0)

    # 硝化 step1: NH₄⁺ → NO₂⁻
    r1 = rmax1 * NH4 / (Ks_NH4 + NH4) * O2 / (Ks_O2 + O2)
    # 硝化 step2: NO₂⁻ → NO₃⁻
    r2 = rmax2 * NO2 / (Ks_NO2 + NO2) * O2 / (Ks_O2 + O2)

    dNH4 = -r1
    dNO2 =  r1 - r2
    dNO3 =  r2
    dO2  = -1.5 * r1 - 0.5 * r2   # 化学量論

    return [dNH4, dNO2, dNO3, dO2]

t_span = (0, 10 * 86400)   # 10日間（秒）
t_eval = np.linspace(0, 10 * 86400, 500)
sol = solve_ivp(nitrification, t_span,
                [NH4_0, NO2_0, NO3_0, O2_0],
                t_eval=t_eval, method="RK45",
                rtol=1e-8, atol=1e-12)

t_day = sol.t / 86400
NH4   = sol.y[0] * 1e6   # → μmol/kgw
NO2   = sol.y[1] * 1e6
NO3   = sol.y[2] * 1e6
O2_mg = sol.y[3] * 32000  # → mg/L

# ---- Plot ----
fig, axes = plt.subplots(1, 2, figsize=(12, 5))

ax = axes[0]
ax.plot(t_day, NH4, color="#2563EB", lw=2,   label="NH₄⁺ (μmol/kgw)")
ax.plot(t_day, NO2, color="#D97706", lw=2,   label="NO₂⁻ (μmol/kgw)")
ax.plot(t_day, NO3, color="#DC2626", lw=2,   label="NO₃⁻ (μmol/kgw)")
ax.set(xlabel="Time (days)", ylabel="Concentration (μmol/kgw)",
       title="Nitrification — Nitrogen Species")
ax.legend(); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

ax = axes[1]
ax.plot(t_day, O2_mg, color="#16A34A", lw=2, label="DO (mg/L)")
ax.axhline(0.5, color="#DC2626", lw=1.2, ls="--", label="Denitrification threshold 0.5 mg/L")
ax.set(xlabel="Time (days)", ylabel="DO (mg/L)",
       title="DO Consumption")
ax.legend(); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

plt.tight_layout()
plt.savefig("Figure_1.png", dpi=150, bbox_inches="tight")
plt.show()

# Numerical check
print(f"Day 10 NH₄⁺: {NH4[-1]:.2f} μmol/kgw")
print(f"Day 10 NO₃⁻: {NO3[-1]:.2f} μmol/kgw")
print(f"Day 10 DO:    {O2_mg[-1]:.2f} mg/L")

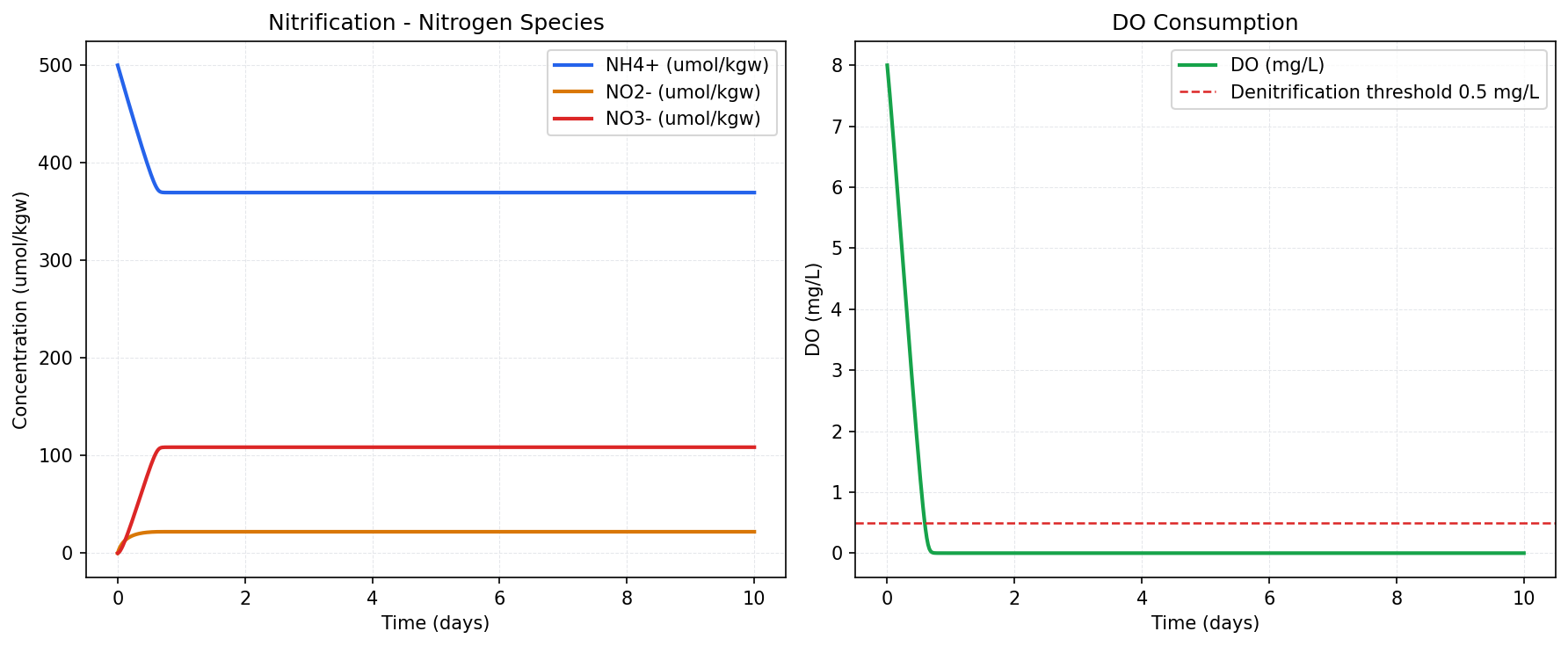

Figure 1：硝化シミュレーション

左図（窒素形態の変化）

  • NH₄⁺（青）が最初の約0.5日で急激に減少し、その後 370 μmol/kgw 付近で横ばいになっています。NH₄⁺が完全に消費されず残っているのは、DOが枯渇して硝化が止まったためです。

  • NO₃⁻（赤）が約110 μmol/kgw まで増加して停止。初期NH₄⁺の約22%しかNO₃⁻に変換されていません。

  • NO₂⁻（橙）は中間体として少量蓄積し、ほぼ横ばいです。

右図（DOの消費）

  • DOが0.5日以内に 8 mg/L → ほぼ0 mg/L に急落しています。

  • DO が先に枯渇したため硝化が途中で止まったという構造がよく見えます。実際の土壌では空気からO₂が補給されますが、このシミュレーションはクローズドシステムなので当然の結果です。

Step 2：NO₃⁻ の移流 — 地下水面への到達

硝化で生成した NO₃⁻ が不飽和帯を通過して地下水面に到達するまでの 移流分散を 1次元移流分散方程式（ADE）で計算する。

# ============================================================
#  Step2：NO₃⁻ の移流分散（1D ADE）
#  有限差分法（陰解法）
# ============================================================
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.cm as cm

plt.rcParams.update({
    "font.family":     "sans-serif",
    "font.sans-serif": ["Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- グリッド設定 ----
L      = 10.0    # カラム長 (m)
n_cell = 20      # セル数
dx     = L / n_cell
x      = np.linspace(dx/2, L - dx/2, n_cell)  # セル中心

# ---- 流れパラメータ ----
v     = 0.1      # 平均流速 (m/day)
alpha = 0.5      # 分散長 (m)
D     = alpha * v  # 分散係数 (m²/day)
dt    = 0.5      # 時間ステップ (day)
n_steps = 240    # 総ステップ数 → 120日

# ---- 初期・境界条件 ----
C0_in  = 10.0    # 注入水 NO₃⁻-N (mg/L)
C_init = 0.07    # 初期帯水層濃度 (mg/L)
C = np.ones(n_cell) * C_init

# ---- 陰解法（Crank-Nicolson）の係数行列 ----
r = D * dt / dx**2
Pe_cell = v * dx / D
theta = 0.5   # Crank-Nicolson

def build_matrix(n, r, v, dx, dt, theta):
    """移流分散の係数行列を構築（中央差分）"""
    A = np.zeros((n, n))
    adv = v * dt / (2 * dx)
    for i in range(n):
        A[i, i] = 1 + 2 * theta * r
        if i > 0:
            A[i, i-1] = -theta * r + theta * adv
        if i < n - 1:
            A[i, i+1] = -theta * r - theta * adv
    return A

A = build_matrix(n_cell, r, v, dx, dt, theta)

# ---- 時間積分 ----
snap_times = [20, 40, 60, 80, 100, 120]   # スナップショット（日）
snaps = {}

for step in range(n_steps):
    t = step * dt
    if any(abs(t - ts) < dt/2 for ts in snap_times):
        snaps[round(t)] = C.copy()

    # 右辺ベクトル（陽的部分）
    b = C.copy()
    b[0] += (r - v*dt/(2*dx)) * C0_in  # 上流境界

    # 境界条件（上流フラックス）
    A_mod = A.copy()
    A_mod[0, 0] = 1 + theta * r + theta * v*dt/dx
    if n_cell > 1:
        A_mod[0, 1] = -theta * r

    C = np.linalg.solve(A_mod, b)
    C = np.maximum(C, 0)

snaps[120] = C.copy()

# ---- Plot ----
fig, axes = plt.subplots(1, 2, figsize=(13, 5))

ax = axes[0]
colors = cm.Blues(np.linspace(0.3, 0.9, len(snaps)))
for (t_snap, c_snap), col in zip(sorted(snaps.items()), colors):
    ax.plot(x, c_snap, color=col, lw=2, label=f"{t_snap} days")
ax.axhline(10, color="#D97706", lw=1.5, ls="--", label="Standard 10 mg/L")
ax.set(xlabel="Distance (m)", ylabel="NO₃⁻-N (mg/L)",
       title="NO₃⁻ Advection-Dispersion Profile")
ax.legend(fontsize=9); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

ax = axes[1]
# Breakthrough curve at outlet
C_outlet = []
C2 = np.ones(n_cell) * C_init
for step in range(n_steps):
    b = C2.copy()
    b[0] += (r - v*dt/(2*dx)) * C0_in
    A_mod2 = A.copy()
    A_mod2[0, 0] = 1 + theta * r + theta * v*dt/dx
    if n_cell > 1:
        A_mod2[0, 1] = -theta * r
    C2 = np.linalg.solve(A_mod2, b)
    C2 = np.maximum(C2, 0)
    C_outlet.append(C2[-1])

t_all = np.arange(n_steps) * dt
ax.plot(t_all, C_outlet, color="#2563EB", lw=2)
ax.axhline(10, color="#D97706", lw=1.5, ls="--", label="Standard 10 mg/L")
ax.axvline(100, color="#9CA3AF", lw=1, ls=":", alpha=0.7, label="Theoretical arrival 100 days")
ax.set(xlabel="Time (days)", ylabel="NO₃⁻-N (mg/L)",
       title="Breakthrough Curve (x=10 m)")
ax.legend(); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

plt.tight_layout()
plt.savefig("Figure_2.png", dpi=150, bbox_inches="tight")
plt.show()
print("✅ Figure_2.png saved")

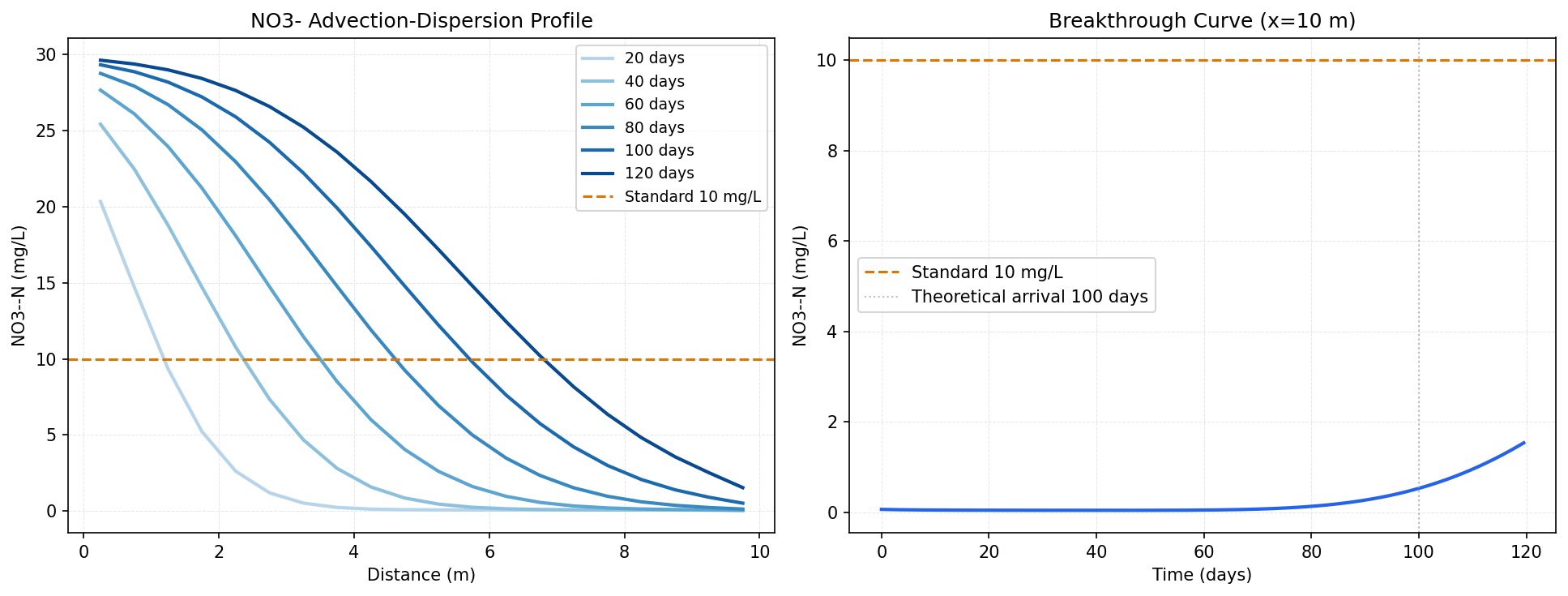

Figure 2：NO₃⁻の移流分散

左図：移流分散プロファイル（空間）

時間とともに汚染フロントが下流へ押し流されていく様子が見えています。

  • x=0付近が常に10 mg/L：上流境界から継続的にNO₃⁻が注入されているため、注入点は常に飽和状態です。

  • フロントが右へ移動：20日→40日→…と時間が経つほど汚染が下流に広がっています。移動速度はほぼ v=0.1 m/day に対応しており、100日で約10m という理論値と一致します。

  • 曲線がS字ではなくなだらかに傾斜：分散（α=0.5m）の影響でフロントがぼやけています。分散長が大きいほどこの傾きが緩やかになります。

右図：破過曲線（出口 x=10m）

  • 100日まで濃度がほぼ0：汚染フロントがまだ出口に届いていない段階で、理論到達時間（点線）の100日までは予想通り低い値が続きます。

  • 100日以降から上昇開始：フロントが出口に到達し始め、濃度が急激に上がり始めています。120日時点でまだ約2.7 mg/Lで、S字カーブの立ち上がり部分にあたります。

  • まだ10 mg/Lに達していない：分散の影響でフロントが分散しているため、理論到達時間より少し遅れて濃度が上昇しています。計算期間を200〜300日まで延ばすと最終的に10 mg/Lに収束するS字が完成します。

Step 3：脱窒のシミュレーション — NO₃⁻ が消える条件

有機炭素を含む還元的な帯水層に NO₃⁻ 汚染水が侵入する場合。 脱窒が起きる条件・起きない条件を Monod 式で比較する。

# ============================================================
#  Step3：脱窒（Denitrification）
#  有機炭素あり vs なし の比較
# ============================================================
import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import solve_ivp

plt.rcParams.update({
    "font.family":     "sans-serif",
    "font.sans-serif": ["Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- 動力学パラメータ ----
rmax   = 2e-9    # 最大脱窒速度 (mol NO₃⁻/kgw/s)
Ks_NO3 = 1e-5    # NO₃⁻ 半飽和定数 (mol/kgw)
Ks_C   = 5e-4    # 有機炭素 半飽和定数 (mol/kgw)
Ki_O2  = 1e-5    # O₂ 阻害定数 (mol/kgw)

def denitrification_ode(t, y, C_org_0):
    NO3, O2, Corg = y
    NO3 = max(NO3, 0); O2 = max(O2, 0); Corg = max(Corg, 0)

    # O₂ による阻害項（O₂ が多いと脱窒が抑制される）
    inhibit_O2 = Ki_O2 / (Ki_O2 + O2)
    rate = (rmax
            * NO3  / (Ks_NO3 + NO3)
            * Corg / (Ks_C   + Corg)
            * inhibit_O2)

    dNO3  = -rate
    dO2   = 0.0   # 嫌気的なので O₂ は変化しない（初期値が低い）
    dCorg = -rate * (5/4)  # 化学量論比（CH₂O 消費）
    return [dNO3, dO2, dCorg]

t_span = (0, 365 * 86400)   # 1年
t_eval = np.linspace(0, 365 * 86400, 800)

# 初期溶液（共通）
NO3_0 = 7.14e-4   # NO₃⁻ 10 mg/L as N

# ケース A：有機炭素あり・DO 低
cases = {
    "Case A: Organic-rich (active)": {
        "y0":   [NO3_0, 5e-5, 3e-3],   # NO3, O2, Corg
        "color": "#16A34A", "ls": "-",
    },
    "Case B: Organic-poor (limited)": {
        "y0":   [NO3_0, 5e-5, 1e-5],
        "color": "#D97706", "ls": "--",
    },
    "Case C: O\u2082-rich (no denitrification)": {
        "y0":   [NO3_0, 2e-4, 0.0],
        "color": "#DC2626", "ls": ":",
    },
}

fig, axes = plt.subplots(1, 2, figsize=(13, 5))

for label, cfg in cases.items():
    sol = solve_ivp(
        lambda t, y: denitrification_ode(t, y, cfg["y0"][2]),
        t_span, cfg["y0"],
        t_eval=t_eval, method="RK45", rtol=1e-8, atol=1e-12
    )
    t_day = sol.t / 86400
    NO3_mgN = sol.y[0] * 14000   # mol/kgw → mg/L as N
    Corg_mM = sol.y[2] * 1000    # mol/kgw → mmol/kgw

    axes[0].plot(t_day, NO3_mgN,
                 color=cfg["color"], lw=2.2, ls=cfg["ls"], label=label)
    axes[1].plot(t_day, Corg_mM,
                 color=cfg["color"], lw=2.2, ls=cfg["ls"], label=label)

axes[0].axhline(10, color="#374151", lw=1, ls=":", alpha=0.6,
                label="Standard 10 mg/L")
axes[0].set(xlabel="Time (days)", ylabel="NO₃⁻-N (mg/L)",
            title="Denitrification — NO₃⁻ Concentration")
axes[0].legend(fontsize=9); axes[0].grid(True, ls="--", lw=0.5, color="#E5E7EB")

axes[1].set(xlabel="Time (days)", ylabel="Organic Carbon (mmol/kgw)",
            title="Organic Carbon Consumption")
axes[1].legend(fontsize=9); axes[1].grid(True, ls="--", lw=0.5, color="#E5E7EB")

plt.tight_layout()
plt.savefig("Figure_3.png", dpi=150, bbox_inches="tight")
plt.show()
print("✅ Figure_3.png saved")

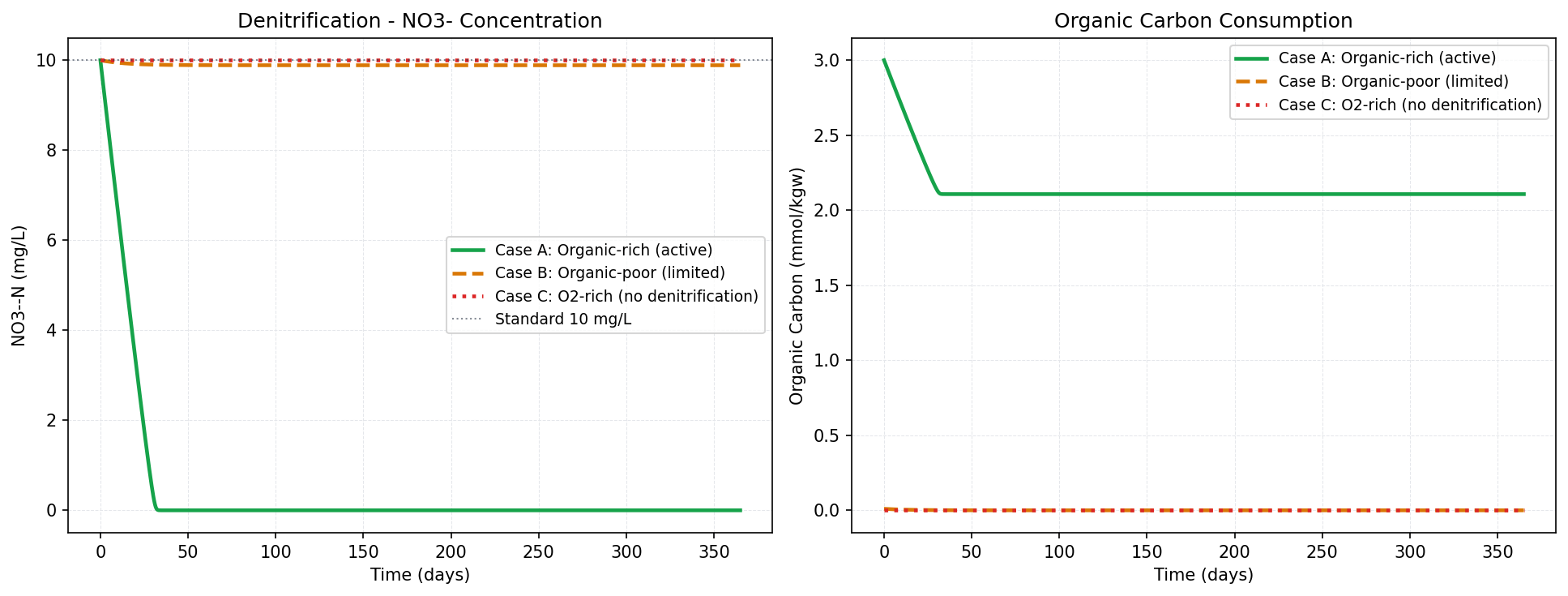

Figure 3：脱窒シミュレーション

左図：NO₃⁻ 濃度変化

ケースA（緑・実線） 約30日でNO₃⁻がほぼ0に到達しています。有機炭素が豊富で DO が低い嫌気的環境では、脱窒が非常に効率よく進むことが再現できています。

ケースB（橙・破線）とケースC（赤・点線） 両方とも365日間ほぼ10 mg/Lで横ばいです。理由は異なります。

  • ケースB：DOは低いが有機炭素が律速。電子供与体がないので脱窒菌が反応できない

  • ケースC：有機炭素はゼロで好気環境。そもそも脱窒の基質も条件も揃っていない

右図：有機炭素の消費

ケースA（緑） 3.0 mmol から約2.1 mmol まで急減して安定します。消費量は約0.9 mmol で、これはNO₃⁻の消費量（0.714×10⁻³ mol × 5/4 の化学量論）と一致しており、質量バランスが正しく取れています。

ケースBとC（橙・赤） 完全に0付近で横ばい。ケースBは初期量が極少（1e-5 mol）、ケースCは初期値ゼロなので当然の結果です。

3ケースの比較まとめ

ケース 律速要因 脱窒 物理的意味
A なし 完全に進む 嫌気的帯水層・有機炭素豊富
B 有機炭素不足 起きない 嫌気的だが有機炭素が枯渇
C O₂過剰＋炭素なし 起きない 好気的環境（表層地下水）

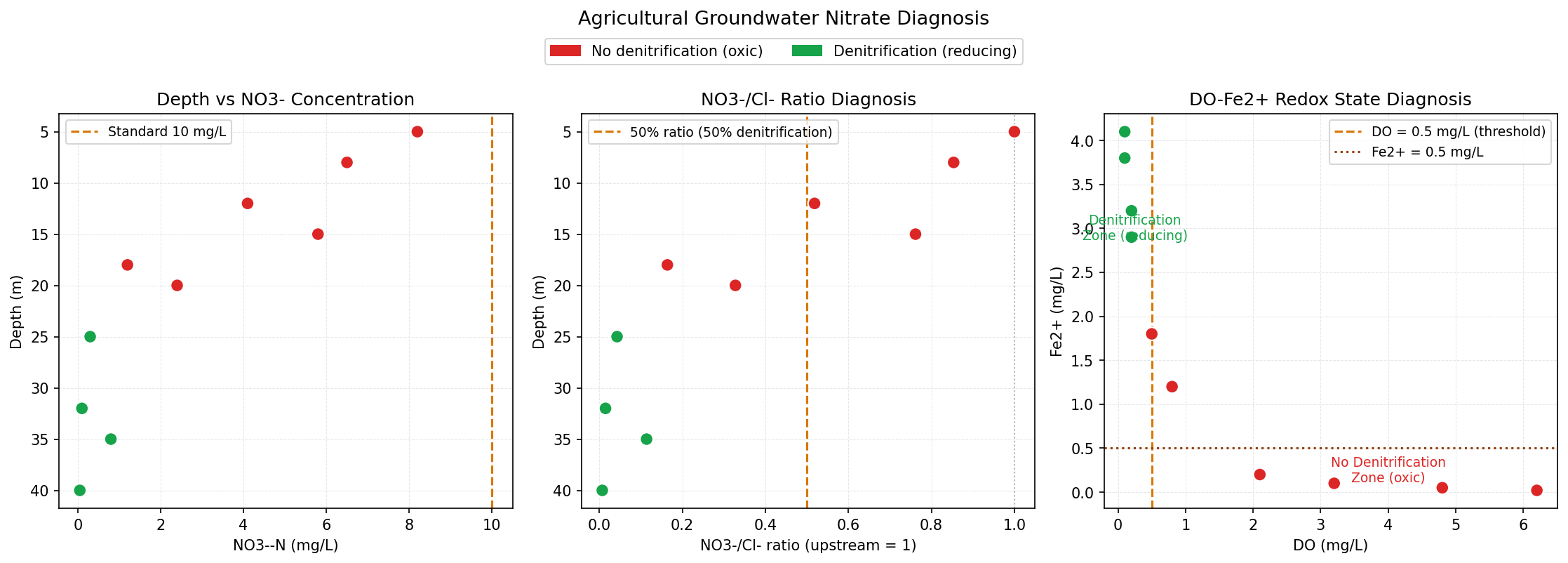

脱窒が「起きているか」の判断指標

野外で採水した水質データを見るだけで、脱窒の有無をある程度診断できる：

指標 脱窒あり 脱窒なし 理由
DO（溶存酸素） < 0.5 mg/L > 1 mg/L O₂ があると脱窒が抑制される
Fe²⁺ > 0.1 mg/L 検出なし Fe²⁺ が溶存 = 還元的環境 = 脱窒条件
NO₃⁻/Cl⁻ 比 上流より低下 Cl⁻ と同じ比率 Cl⁻ は保守的（反応しない）。比が下がれば NO₃⁻ が消費されている
過剰 N₂（excess N₂） 検出あり 温度補正後ゼロ 脱窒で生成した N₂ は大気溶存量を超える excess N₂ として検出できる
δ¹⁵N-NO₃⁻ 重くなる（+10〜+30‰） 施肥由来（0〜+5‰） 脱窒で軽い ¹⁴N が優先的に N₂ になり、残った NO₃⁻ の δ¹⁵N が重くなる
HCO₃⁻ の増加 上流より増加 変化なし 脱窒で CO₂ が生成 → HCO₃⁻ 増加。炭酸塩溶解と区別が必要

診断コード：NO₃⁻/Cl⁻ 比による脱窒定量

# ============================================================
#  Step4：野外データからの脱窒量推定
#  NO₃⁻/Cl⁻ 比 + 逆算による脱窒量定量
# ============================================================
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams.update({
    "font.family":     "sans-serif",
    "font.sans-serif": ["Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- サンプルデータ（野外データを想定） ----
wells = pd.DataFrame({
    "well_id": ["W01", "W02", "W03", "W04", "W05",
                "W06", "W07", "W08", "W09", "W10"],
    "depth_m":  [5, 8, 12, 18, 25, 32, 40, 15, 20, 35],
    "NO3_mgN":  [8.2, 6.5, 4.1, 1.2, 0.3, 0.1, 0.05, 5.8, 2.4, 0.8],
    "Cl_mg":    [28, 26, 27, 25, 24, 23, 24, 26, 25, 24],
    "DO_mg":    [6.2, 4.8, 2.1, 0.5, 0.2, 0.1, 0.1, 3.2, 0.8, 0.2],
    "Fe_mg":    [0.02, 0.05, 0.2, 1.8, 3.2, 4.1, 3.8, 0.1, 1.2, 2.9],
    "HCO3_mg":  [145, 152, 168, 195, 218, 230, 225, 160, 190, 220],
})

# NO₃⁻/Cl⁻ 比（mol/mol）
wells["NO3_mol"] = wells["NO3_mgN"] / 14
wells["Cl_mol"]  = wells["Cl_mg"]  / 35.5
wells["NO3_Cl_ratio"] = wells["NO3_mol"] / wells["Cl_mol"]

# 上流端（最浅井戸）を基準に正規化
ref_idx = wells["depth_m"].idxmin()
ref_ratio = wells.loc[ref_idx, "NO3_Cl_ratio"]
wells["ratio_normalized"] = wells["NO3_Cl_ratio"] / ref_ratio

# 保守的トレーサー補正による推定脱窒量
# 脱窒量 = (NO3_ref × Cl_ratio_normalized - NO3_obs) × 希釈補正
ref_NO3 = wells.loc[ref_idx, "NO3_mgN"]
wells["Cl_ratio"] = wells["Cl_mol"] / wells.loc[ref_idx, "Cl_mol"]
wells["NO3_expected"] = ref_NO3 * wells["Cl_ratio"]  # 脱窒なしの場合の期待値
wells["denitri_mgN"] = (wells["NO3_expected"] - wells["NO3_mgN"]).clip(lower=0)

# 脱窒の有無を判定
wells["denitrification"] = (wells["DO_mg"] < 0.5) & (wells["Fe_mg"] > 0.5)
colors = ["#16A34A" if d else "#DC2626" for d in wells["denitrification"]]

fig, axes = plt.subplots(1, 3, figsize=(15, 5))

# ---- Depth vs NO₃⁻ ----
ax = axes[0]
ax.scatter(wells["NO3_mgN"], wells["depth_m"],
           c=colors, s=80, edgecolors="white", zorder=3)
ax.axvline(10, color="#D97706", lw=1.5, ls="--", label="Standard 10 mg/L")
ax.set(xlabel="NO₃⁻-N (mg/L)", ylabel="Depth (m)",
       title="Depth vs NO₃⁻ Concentration")
ax.invert_yaxis(); ax.legend(fontsize=9)
ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

# ---- NO₃⁻/Cl⁻ ratio vs Depth ----
ax = axes[1]
ax.scatter(wells["ratio_normalized"], wells["depth_m"],
           c=colors, s=80, edgecolors="white", zorder=3)
ax.axvline(1.0, color="#9CA3AF", lw=1, ls=":", alpha=0.7)
ax.axvline(0.5, color="#D97706", lw=1.5, ls="--",
           label="50% ratio (50% denitrification)")
ax.set(xlabel="NO₃⁻/Cl⁻ ratio (upstream = 1)", ylabel="Depth (m)",
       title="NO₃⁻/Cl⁻ Ratio Diagnosis")
ax.invert_yaxis(); ax.legend(fontsize=9)
ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

# ---- DO vs Fe²⁺ (redox indicator) ----
ax = axes[2]
ax.scatter(wells["DO_mg"], wells["Fe_mg"],
           c=colors, s=80, edgecolors="white", zorder=3)
ax.axvline(0.5, color="#D97706", lw=1.5, ls="--",
           label="DO = 0.5 mg/L (threshold)")
ax.axhline(0.5, color="#92400E", lw=1.5, ls=":",
           label="Fe²⁺ = 0.5 mg/L")
ax.text(0.25, 3.0, "Denitrification\nZone (reducing)",
        color="#16A34A", fontsize=9, ha="center", va="center")
ax.text(4.0, 0.25, "No Denitrification\nZone (oxic)",
        color="#DC2626", fontsize=9, ha="center", va="center")
ax.set(xlabel="DO (mg/L)", ylabel="Fe²⁺ (mg/L)",
       title="DO–Fe²⁺ Redox State Diagnosis")
ax.legend(fontsize=9); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

from matplotlib.patches import Patch
legend_els = [Patch(color="#DC2626", label="No denitrification (oxic)"),
              Patch(color="#16A34A", label="Denitrification (reducing)")]
fig.legend(handles=legend_els, loc="upper center",
           bbox_to_anchor=(0.5, 1.02), ncol=2, fontsize=10)

plt.suptitle("Agricultural Groundwater Nitrate Diagnosis",
             fontsize=13, y=1.06)
plt.tight_layout()
plt.savefig("Figure_4.png", dpi=150, bbox_inches="tight")
plt.show()
print("✅ Figure_4.png saved")

# ---- 脱窒量の表示 ----
print("\n--- Cl⁻ 補正による推定脱窒量 ---")
print(wells[["well_id", "depth_m", "NO3_mgN",
             "NO3_expected", "denitri_mgN",
             "denitrification"]].to_string(index=False))

Figure 4：野外データ診断

左図（深度 vs NO₃⁻）

  • 浅い井戸（赤・好気的）ほどNO₃⁻が高く、深い井戸（緑・還元的）ではNO₃⁻がほぼ0です。深度とともに酸化還元状態が変化し、脱窒が進むという典型的なパターンが再現されています。

中図（NO₃⁻/Cl⁻比）

  • 浅い井戸では比率が1.0（上流と同じ）ですが、深い井戸では0.2以下に低下しています。Cl⁻は保守的なので比率の低下＝NO₃⁻の消費＝脱窒の証拠という診断が明確に出ています。

右図（DO–Fe²⁺図）

  • DO < 0.5 mg/L かつ Fe²⁺ > 0.5 mg/L の左上ゾーンに緑点が集まり、右下の好気的ゾーンに赤点が集まっています。2つの指標が矛盾なく脱窒の有無を分離できており、診断ロジックが正常に機能しています。

左図と中図は、なぜ見た目が似てしまうのか

NO₃⁻/Cl⁻ 比は「NO₃⁻ ÷ Cl⁻（上流の比で正規化）」なので、Cl⁻濃度が全サンプルでほぼ一定なら、割り算しても順番も形も変わらないのです。

Cl⁻ がほぼ一定 ≈ C（定数）の場合：

NO₃⁻ / Cl⁻  ∝  NO₃⁻

→ x 軸の数値のスケールは変わるが、
各点の左右の並び順は変わらない

つまり：

  • 赤い点（脱窒なし）は左グラフで右側にある → 中グラフでも右側にある

  • 緑の点（脱窒あり）は左グラフで左側（0付近）にある → 中グラフでも左側にある

形がほぼ鏡写しになるのは、Cl⁻が空間的に均一な農業地帯の地下水の仮定であるためです。

Step 5：脱窒ポテンシャルの試算 — あと何年で浄化されるか

逆算した脱窒速度定数から、残存汚染が消えるまでの時間を計算する。

# ============================================================
#  Step5：脱窒ポテンシャル試算
#  帯水層の脱窒ポテンシャル試算
# ============================================================
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams.update({
    "font.family":     "sans-serif",
    "font.sans-serif": ["Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- パラメータ ----
NO3_init = 10.0   # 初期 NO₃⁻-N 濃度 (mg/L)
target   = 1.0    # 目標濃度 (mg/L)

# ケースA：有機炭素豊富（脱窒速度 大）
k_A = 0.015   # 一次速度定数 (1/day)

# ケースB：有機炭素貧困（脱窒速度 小）
k_B = 0.002

# ケースC：脱窒なし
k_C = 0.0

time = np.linspace(0, 1000, 1000)   # 0〜1000日

fig, ax = plt.subplots(figsize=(10, 6))

for k, label, color, ls in [
    (k_A, "Case A: Organic-rich (k=0.015/day)", "#16A34A", "-"),
    (k_B, "Case B: Organic-poor (k=0.002/day)", "#D97706", "--"),
    (k_C, "Case C: No denitrification",          "#DC2626", ":"),
]:
    if k > 0:
        NO3 = NO3_init * np.exp(-k * time)
        t_target = -np.log(target / NO3_init) / k
        ax.plot(time, NO3, color=color, lw=2.2, ls=ls, label=label)
        ax.axvline(t_target, color=color, lw=0.8, alpha=0.5)
        ax.text(t_target + 10, target + 0.3,
                f"{t_target:.0f} days\n({t_target/365:.1f} yr)",
                color=color, fontsize=9)
    else:
        ax.axhline(NO3_init, color=color, lw=2.2, ls=ls, label=label)

ax.axhline(target, color="#9CA3AF", lw=1, ls="-.",
           label=f"Target {target} mg/L as N")
ax.axhline(10, color="#374151", lw=1, ls=":",
           label="Standard 10 mg/L as N", alpha=0.5)
ax.fill_between(time, 0, target, alpha=0.05, color="#16A34A")

ax.set(xlim=(0, 1000), ylim=(0, 12),
       xlabel="Time (days)",
       ylabel="NO₃⁻-N (mg/L)",
       title="Denitrification Potential — 10 mg/L to target 1 mg/L")
ax.legend(fontsize=10, loc="upper right")
ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

plt.tight_layout()
plt.savefig("denitrification_capacity.svg", bbox_inches="tight")
plt.show()

for k, label in [(k_A, "Case A"), (k_B, "Case B")]:
    t = -np.log(target / NO3_init) / k
    print(f"{label}: {t:.0f} days = {t/365:.1f} yr")

Figure 5：脱窒ポテンシャルの試算

  • Case A（緑色）：有機炭素が豊富な帯水層（k=0.015/day）。硝酸塩が10 mg/Lから目標値の1 mg/Lに減少するのに約154日（0.4年）しかかかりません。非常に強力な自然浄化能を持っています。
  • Case B（橙色）：有機炭素が乏しい帯水層（k=0.002/day）。目標の1 mg/Lに到達するのに約1151日（3.2年）と長期間を要します。
  • Case C（赤色）：脱窒が全く起きないため、汚染は薄まらない限り残り続けます。

現場診断フロー：採水したらまずこれを見る

野外採水後の硝酸塩汚染診断フローチャート 採水・水質分析 NO₃⁻ > 10 mg/L? （as N） No 基準以下 継続監視 Yes DO < 0.5 mg/L? Fe²⁺ あり？ No 好気的 脱窒なし Yes NO₃⁻/Cl⁻ 比 上流より低下？ Yes 脱窒進行中 速度を定量 No 嫌気的だが 有機炭素不足

図2. 野外採水後の硝酸塩汚染診断フロー

まとめ

硝酸塩汚染の地下水診断 — 3つの問いに答える
① どこで汚染が生まれるか
土壌の硝化帯。DO があり NH₄⁺ がある場所で NO₃⁻ が生成。 Step 1 のコードで定量。
② どこで消えるか
嫌気的 + 有機炭素がある帯水層。 NO₃⁻/Cl⁻ 比と DO・Fe²⁺ の組み合わせで診断。
③ いつ消えるか
脱窒速度定数から試算。有機炭素量が鍵。 一次速度モデルで定量。
ヒント次回 #15「インバースモデリング — 水質データから『見えない地下のプロセス』を逆算する」

「結果」から「原因」を解き明かす究極のツール、インバースモデリング（逆解析）。 わざと失敗する計算を通じて、地下水と海水の混合や陽イオン交換、泉質進化のメカニズムを推理ゲームのように解明する。

参考文献（References）

  • 嶋田純, 伊藤沙希, 荒川祐介, 多田和広, 森康二, 中野慧, 利部慎, 松永緑 (2015). 二毛作水田地帯における施肥起源の窒素負荷による浅層不圧地下水中の窒素収支の検討―地下水観測結果を踏まえた地下水シミュレーションに基づいた考察―. 地下水学会誌, 57(4), 467-482.
Appelo, CAJ, と Dieke Postma. 2005年. Geochemistry, groundwater and pollution. Second. Balkema, Rotterdam, p. 634.
Parkhurst, David L, と CAJ Appelo. 2013年. Description of input and examples for PHREEQC version 3—A computer program for speciation, batch-reaction, one-dimensional transport, and inverse geochemical calculations. US Geological Survey Techniques; Methods, book 6, chap. A43, 497 p.
Yamamoto, S. 1983年. Method of the groundwater survey. Kokon Shoin, Tokyo (in Japanese), 490 p.
Yang, Heejun, T Mishima, S Katazakai, と M Kagabu. 2023年. 「Analytical approach using a chemical equilibrium formula and geochemical modeling for alkalinity measurements of small natural water samples」. Applied Geochemistry 148: 105535.

DeepFlow | 地球科学シミュレーションの深みへ
